Edelstahlflansch

zum nachträglichen Andübeln

FA A2

Auf die Merkliste

Edelstahlflansch - zum nachträglichen Andübeln

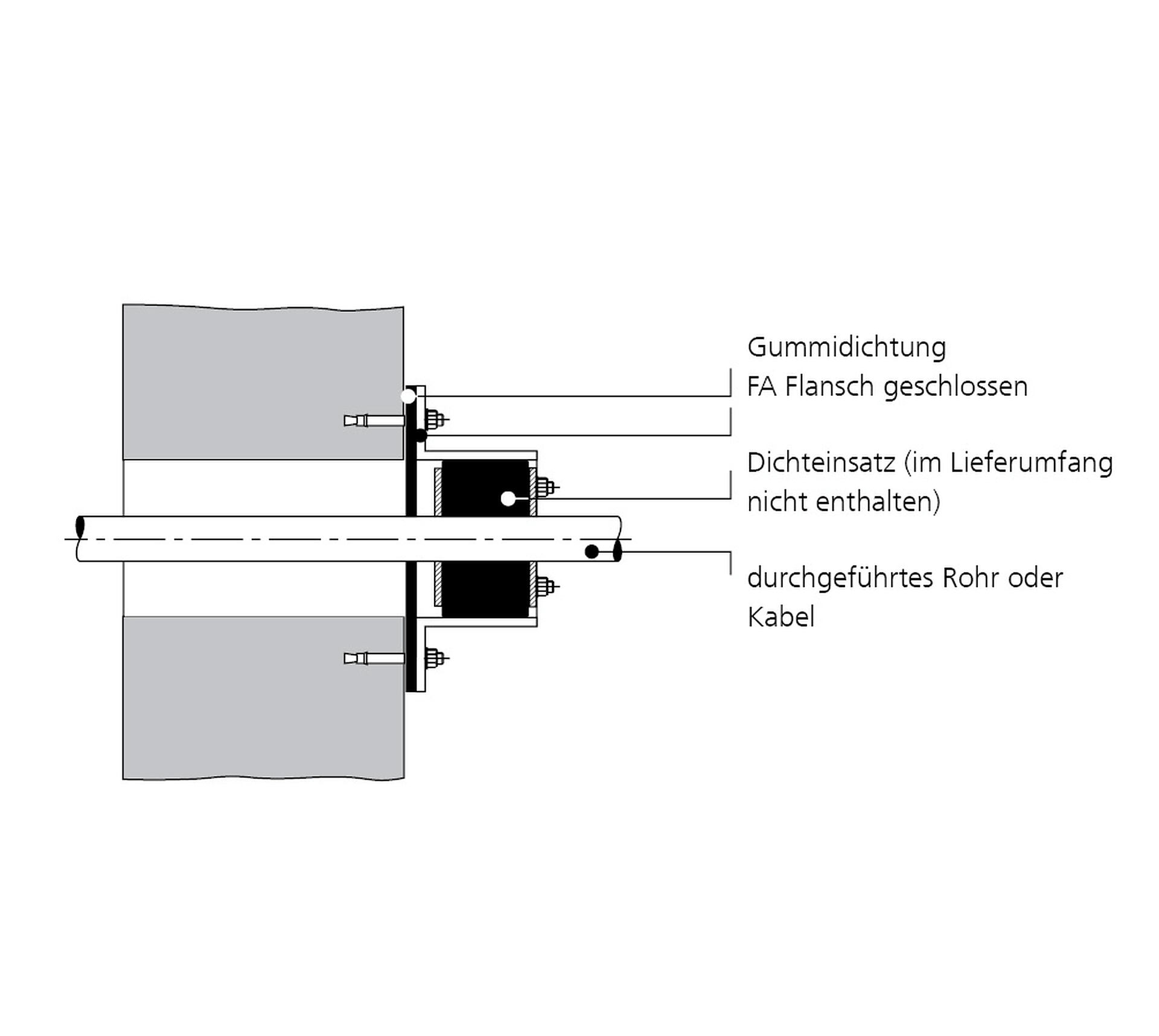

Zum Andübeln über vorhandene Aussparungen/Durchbrüche in Wänden oder Bodenplatten.

Fakten

Vorteile:

individuelle Ausführungen können kundenspezifisch gefertigt werden
auch mit mehreren Durchgängen und unterschiedlichen Durchmessern lieferbar

Lieferumfang:

1 Stück Edelstahlflansch
1 Stück Flächendichtung
Befestigungselemente

Maße:

Standard-Flansch-Abmessungen Øa entspricht dem jeweiligen Futterrohr Øi + ca. 150 mm (bei einem Durchgang)
Standard-Oberlänge: 80 mm

Anwendungsbereich:

Wassereinwirkungsklasse DIN 18533: W1-E und W2.1-E
WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

Flansch: Edelstahl V2A (AISI 304L) oder V4A (AISI 316L)
Flächendichtung: EPDM
Befestigungselemente: Edelstahl V4A (AISI 316L)

Downloads

Montageanleitung

FA FAG A2 (PDF, 353KB)

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Bestellbezeichnung	Artikelnummer	GTIN
FA1x80/80/0 A2	910820000	4052487021012	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
FA1x100/80/0 A2	910830000	4052487021029	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
FA1x125/80/0 A2	910840000	4052487021036	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
FA1x150/80/0 A2	910850000	4052487021043	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
FA1x200/80/0 A2	910870000	4052487021067	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
FA1x250/80/0 A2	910880000	4052487021081	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
FA1x300/80/0 A2	910890000	4052487021098	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
FA1x350/80/0 A2	910893500	4052487021104	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
FA1x400/80/0 A2	910900000	4052487021111	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
FA1x450/80/0 A2	910900002	4052487021128	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
FA1x500/80/0 A2	910900003	4052487021135	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:

Der Flansch wird bis Futterrohr Øi 150 mm in quadratischer Ausführung und ab Futterrohr Øi 200 mm in runder Ausführung geliefert.
Lieferzeit abgehend: auf Anfrage, Zwischenverkauf vorbehalten

Konfigurator

Ihre individuelle Bestellbezeichnung:

Die konfigurierte Ringraumdichtung ist möglich.

Die konfigurierte Ringraumdichtung benötigt eine spezielle Beratung.

Ihre individuelle Artikelnummer:

Es besteht keine Gewährleistung auf die Realisierbarkeit der von Ihnen eingegebenen Belegungskonstellation. Im Falle einer Anfrage werden wir die von Ihnen gewünschte Belegung nochmals prüfen.
