Garniture d'étanchéité FourreauxComposants et flasques / Nouvelle construction

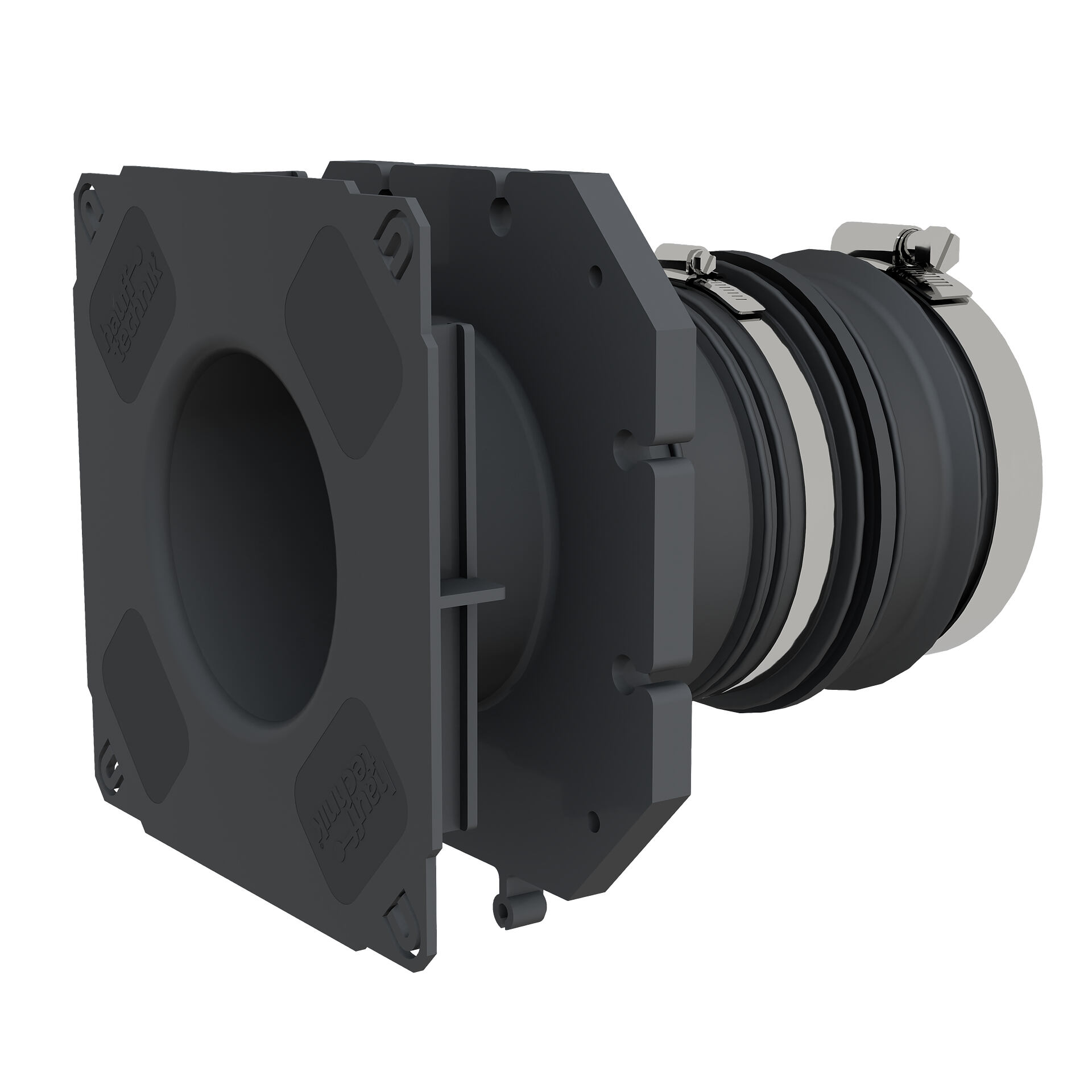

Tube de fourrage avec manchon en caoutchouc rabattable

pour le scellement dans le béton et le raccordement de tubes

BWS KMA

Dans la liste de favoris

Tube de fourrage avec manchon en caoutchouc rabattable - pour le scellement dans le béton et le raccordement de tubes

Raccordement élastique et stable grâceà une profondeur d‘insertion accrue,même en cas de déviation de tube
utilisation de joints annulaires à l'intérieur

Lorsque l'on passe la vidéo, les données sont envoyées à YouTube. Les déclarations de confidentialité de YouTube et de Hauff-Technik s'appliquent.

Informations

Avantages:

Platine borgne pour fermeture étanche à la pression dès la fin du bétonnage
Une planche vierge à trois parties facilite l'entrée depuis l'intérieur du bâtiment

Domaine d'application:

béton étanche classe de sollicitation 1, béton étanche classe de sollicitation 2

Matériau:

Gaine : ABS
Tube intermédiaire : PVC
Manchette : EPDM
Colliers de serrage : W4
Couvercle de fermeture : PE

Étanchéité:

Étanche au gaz et à l'eau

Téléchargements

Notice de montage

MA KMA BWS/PVC (PDF)
Télécharger

BIM

BWS KMA (BIM)
Portail BIM

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Tube Øe (mm)	Épaisseur de mur (mm)	Code d’article	Numéro d’article	GTIN
110-116	200	BWS100 KMA116/200	3030578586	4052487247900	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-116	250	BWS100 KMA116/250	3030578791	4052487247917	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-116	300	BWS100 KMA116/300	3030578792	4052487247924	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-116	350	BWS100 KMA116/350	3030578793	4052487247931	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-116	365	BWS100 KMA116/365	3030578794	4052487247948	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:

Tube Øe (mm)	Épaisseur de mur (mm)	Code d’article	Numéro d’article	GTIN
110-127	200	BWS150 KMA127/200	3030618576	4052487250719	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-127	250	BWS150 KMA127/250	3030643079	4052487250726	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-127	300	BWS150 KMA127/300	3030643304	4052487250733	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-127	350	BWS150 KMA127/350	3030643306	4052487250740	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-127	365	BWS150 KMA127/365	3030643305	4052487250788	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-127	400	BWS150 KMA127/400	3030643307	4052487250757	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-127	450	BWS150 KMA127/450	3030643308	4052487250764	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110-127	500	BWS150 KMA127/500	3030643309	4052487250771	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:

Tube Øe (mm)	Épaisseur de mur (mm)	Code d’article	Numéro d’article	GTIN
160-172	200	BWS150 KMA172/200	3030583376	4052487248044	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
160-172	250	BWS150 KMA172/250	3030584104	4052487248051	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
160-172	300	BWS150 KMA172/300	3030584105	4052487248068	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
160-172	350	BWS150 KMA172/350	3030584106	4052487248075	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
160-172	365	BWS150 KMA172/365	3030584108	4052487248082	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:

Tube Øe (mm)	Épaisseur de mur (mm)	Code d’article	Numéro d’article	GTIN
200-207	200	BWS200 KMA207/200	3030572856	4052487247955	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
200-207	250	BWS200 KMA207/250	3030579323	4052487247962	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
200-207	300	BWS200 KMA207/300	3030579324	4052487247979	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
200-207	350	BWS200 KMA207/350	3030579325	4052487247986	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
200-207	365	BWS200 KMA207/365	3030579326	4052487247993	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:

Tube Øe (mm)	Épaisseur de mur (mm)	Code d’article	Numéro d’article	GTIN
220-228	200	BWS200 KMA228/200	3030572588	4052487248099	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
220-228	250	BWS200 KMA228/250	3030579339	4052487248006	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
220-228	300	BWS200 KMA228/300	3030579340	4052487248013	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
220-228	350	BWS200 KMA228/350	3030579341	4052487248020	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
220-228	365	BWS200 KMA228/365	3030579342	4052487248037	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
