Flasque en acier inoxydable divisée

à cheviller à postériori

FAG A2

Dans la liste de favoris

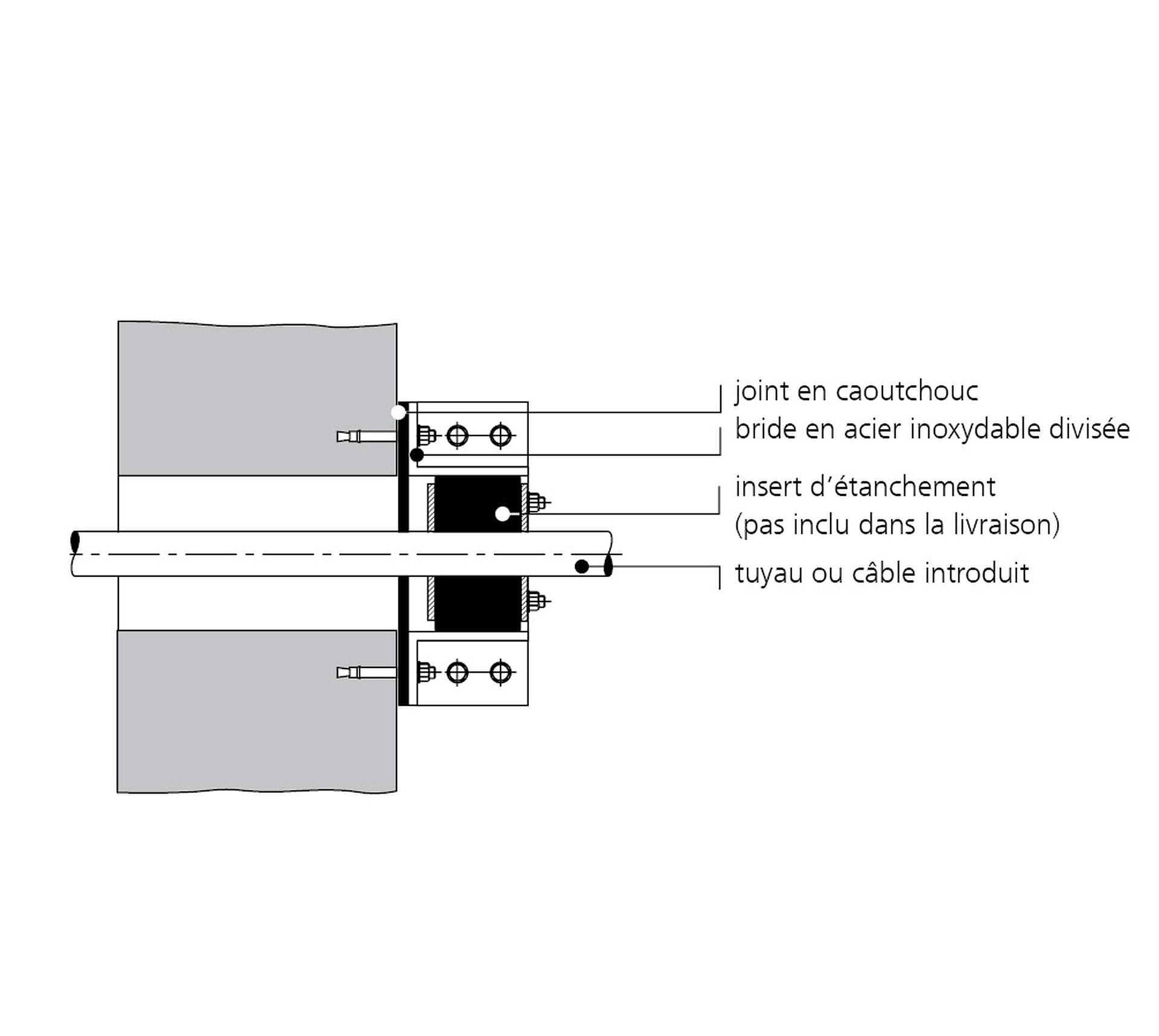

Flasque en acier inoxydable divisée - à cheviller à postériori

Pour chevillage via des réservations/percées existantes dans murs ou dalles de sol dans le cas de tubes déjà posées.

Informations

Avantages:

Version divisée pour conduites médias déjà posées
Fabrication possible de modèles personnalisés pour répondre aux besoins spécifiques du client
Également disponible avec plusieurs passages et en différents diamètres

Contenu de la livraison:

Flasque en acier inoxydable
Étanchéité superficielle
Éléments de fixation

Dimensions:

Les dimensions Øa de bride standard correspondent au Øi de gaine + env. 150 mm (en cas de passage)
Partie supérieure standard : 80 mm

Domaine d'application:

Classe d'influence de l'eau DIN 18533 : W1-E et W2.1-E
béton étanche classe de sollicitation 1, béton étanche classe de sollicitation 2

Matériau:

Bride : acier inoxydable AISI 304L ou AISI 316L
Joint d'étanchéité de surface : EPDM
Éléments de fixation : acier inoxydable AISI 316L

Téléchargements

Notice de montage

FA FAG A2 (PDF)
Télécharger

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Fourreau Ø_i (mm)	Dim. standard de la flasque (mm)	Type	Code d’article	Numéro d’article	GTIN
400	400 400	rechteckig	FAG1x400/80 A2	3030673683		Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
250	250 250	rechteckig	FAG1x250/80 A2	3030673687		Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
350	350 350	rechteckig	FAG1x350/80 A2	3030673757		Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
500	500 500	rechteckig	FAG1x500/80 A2	3030588434		Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
200	200 200	rechteckig	FAG1x200/80 A2	3030420377		Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
300	300 300	rechteckig	FAG1x300/80 A2	3030511025		Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
450	450 450	rechteckig	FAG1x450/80 A2	3030586589		Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
80	175 175	rechteckig	FAG1x80/80 A2	910910000	4052487021180	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
100	190 190	rechteckig	FAG1x100/80 A2	910920000	4052487021197	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
125	205 205	rechteckig	FAG1x125/80 A2	910930000	4052487021203	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
150	225 225	rechteckig	FAG1x150/80 A2	910950000	4052487021227	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
200	350	rund	FAG1x200/80 A2	910960000	4052487021234	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
250	400	rund	FAG1x250/80 A2	910970000	4052487021241	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
302	450	rund	FAG1x300/80 A2	910980000	4052487021258	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
350	500	rund	FAG1x350/80 A2	910983500	4052487021265	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
400	550	rund	FAG1x400/80 A2	910990000	4052487021272	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
450	600	rund	FAG1x450/80 A2	910990002	4052487021289	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
500	650	rund	FAG1x500/80 A2	910990003	4052487021296	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:

Plus de variantes

Délai d'expédition estimé à environ: sur demande, sous réserve de vente préalable
