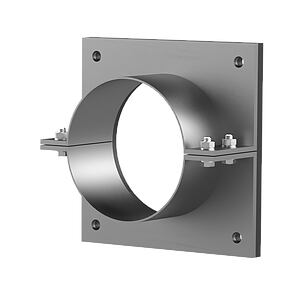

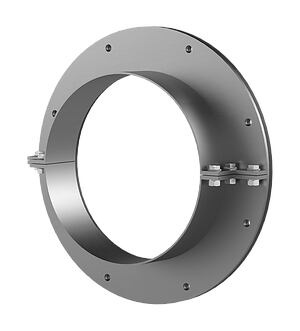

Flangia in acciaio inox divisa

per la posa successiva di tasselli

FAG A2

Aggiungi ai preferiti

Flangia in acciaio inox divisa - per la posa successiva di tasselli

Per la posa di tasselli in cavità/aperture presenti in muri o plinti di fondazione, con condotte per fluidi già posate.

Fatti

Vantaggi:

finitura divisa per condotte per fluidi già posate
finiture personalizzate, realizzabili secondo le specifiche fornite dai clienti
disponibile anche con più passaggi e diversi diametri

Dotazione:

Flangia in acciaio inox
Guarnizione superficiale
Elementi di fissaggio

Dimensioni:

La dimensione standard del Øe della flangia corrisponde al Øi del tubo di rivestimento + ca. 150 mm (con un passaggio)
Lunghezza superiore standard: 80 mm

Campo d'applicazione:

Classe di esposizione all'acqua DIN 18533: W1-E e W2.1-E
calcestruzzo impermeabile classe di sollecitazione 1, calcestruzzo impermeabile classe di sollecitazione 2

Materiale:

Flangia: acciaio inox V2A (AISI 304L) o V4A (AISI 316L)
Guarnizione superficiale: EPDM
Elementi di fissaggio: acciaio inox V4A (AISI 316L)

Download

Istruzioni di montaggio

FA FAG A2 (PDF)
Download

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Tubo di rivestimento Ø_i (mm)	Dimensioni standard flangia (mm)	Tipo	Denom. ord.	Codice articolo	GTIN
400	400 400	rechteckig	FAG1x400/80 A2	3030673683		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
250	250 250	rechteckig	FAG1x250/80 A2	3030673687		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
350	350 350	rechteckig	FAG1x350/80 A2	3030673757		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
500	500 500	rechteckig	FAG1x500/80 A2	3030588434		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
200	200 200	rechteckig	FAG1x200/80 A2	3030420377		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
300	300 300	rechteckig	FAG1x300/80 A2	3030511025		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
450	450 450	rechteckig	FAG1x450/80 A2	3030586589		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
80	175 175	rechteckig	FAG1x80/80 A2	910910000	4052487021180	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
100	190 190	rechteckig	FAG1x100/80 A2	910920000	4052487021197	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
125	205 205	rechteckig	FAG1x125/80 A2	910930000	4052487021203	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
150	225 225	rechteckig	FAG1x150/80 A2	910950000	4052487021227	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
200	350	rund	FAG1x200/80 A2	910960000	4052487021234	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
250	400	rund	FAG1x250/80 A2	910970000	4052487021241	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
302	450	rund	FAG1x300/80 A2	910980000	4052487021258	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
350	500	rund	FAG1x350/80 A2	910983500	4052487021265	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
400	550	rund	FAG1x400/80 A2	910990000	4052487021272	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
450	600	rund	FAG1x450/80 A2	910990002	4052487021289	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:
500	650	rund	FAG1x500/80 A2	910990003	4052487021296	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato GAEB XML (.x81) GAEB 90 (.d81) Vista testuale (.txt) Word (.docx) Numero:

Altre varianti

Tempo di spedizione stimato circa: su richiesta, previa vendita

Configuratore

Denominazione d'ordine personale:

È possibile configurare una guarnizione anulare.

La guarnizione anulare configurata richiede una consulenza specifica.

Codice articolo personale:

Non è possibile garantire la fattibilità della configurazione inserita. In caso di richieste, ci riserviamo di verificare nuovamente la configurazione desiderata.
