Passage simple face

à sceller dans le béton

HSI150 K/X

Dans la liste de favorisDans la liste de favoris
USP
  • Double sécurité grâce aux couvercles de fermeture et de protection pour des épaisseurs de paroi de 70 à 150 mm
  • Étanchéité à la pression par rapport au béton par joint à 3 nervures injecté
  • Label de qualité : étanchéité testée en usine. Possibilité de contrôle en cas d'ouverture fortuite ou non autorisée du couvercle de fermeture
Pour le raccordement étanche au gaz et à l’eau d’un seul côté des systèmes étanches pour câbles ou tubes, obtenant ainsi un haut degré de flexibilité en cas d’utilisation ultérieure.
Produktbilder

Informations

Avantages:

  • Possibilité de raccordement pour système étanche (par ex. raccord pour gaine passe-câble ou étanchement des câbles)
  • Formation de batterie de garnitures d'étanchéité par système de cadres emboîtables sur site

Contenu de la livraison:

  • Couvercle de fermeture étanche à la pression

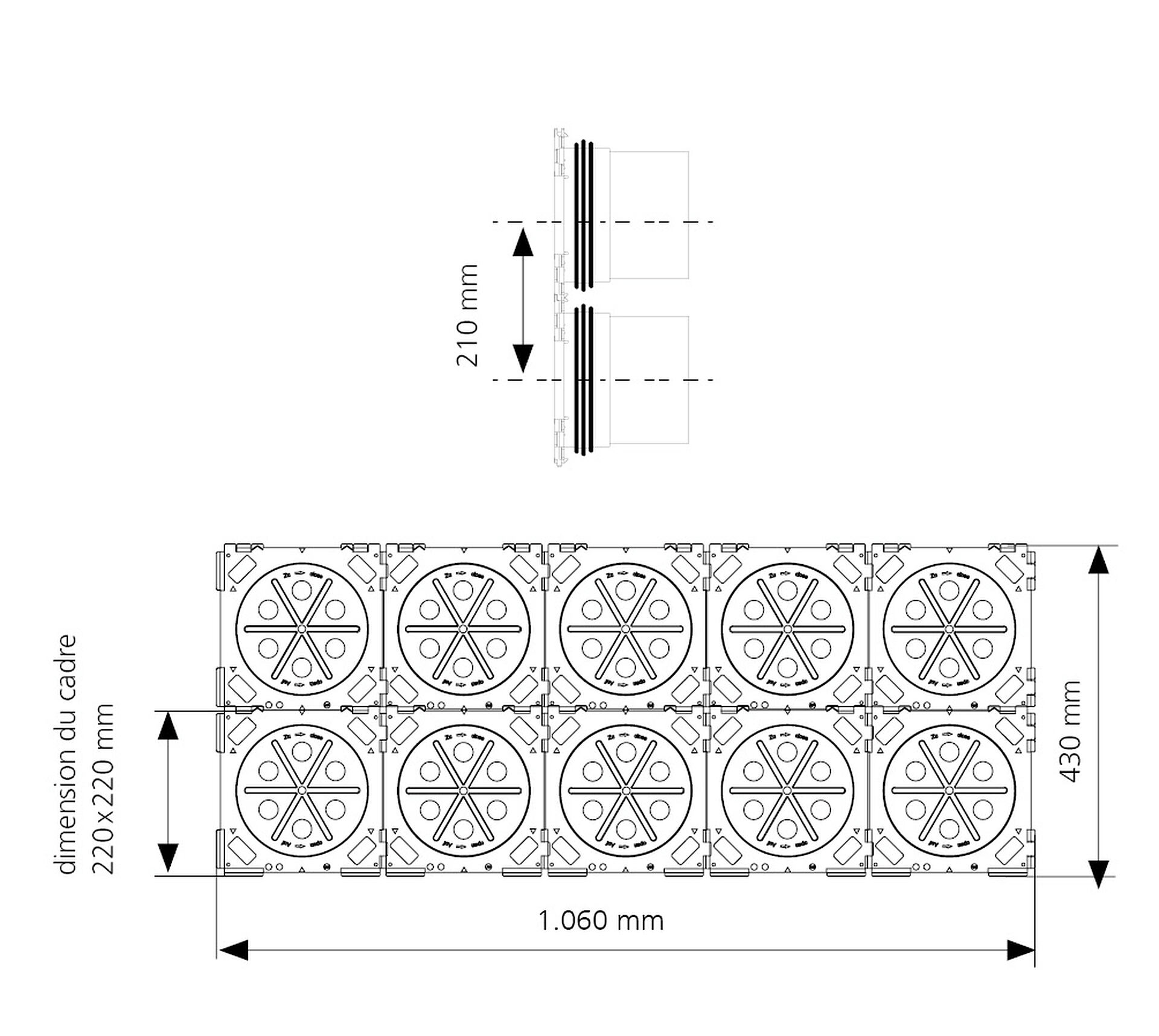

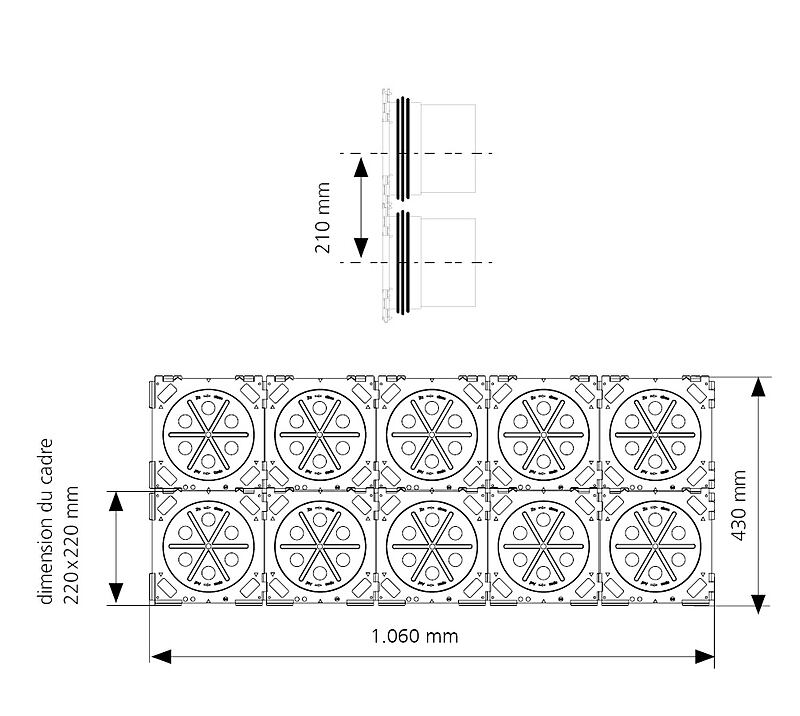

Dimensions:

  • Dimensions du cadre : 220 x 220 mm
  • Entraxe : 210 mm
  • Épaisseur de mur minimale : 70 mm

Propriétés:

  • certifié FHRK
  • Couvercle de sécurité à frapper
  • Après retrait du couvercle de fermeture, passage encore étanche

Domaine d'application:

  • béton étanche classe de sollicitation 1, béton étanche classe de sollicitation 2

Matériau:

  • Passage étanche : ABS avec joint à 3 nervures en TPE
  • Tube intermédiaire avec couvercle de sécurité : ABS ou PVC à partir d'une épaisseur de mur > 150 mm
  • Couvercle de fermeture : ABS avec garniture d'étanchéité en TPE

Étanchéité:

  • Étanche au gaz et à l'eau jusqu'à 2,5 bars
  • Étanchéité au Radon
Téléchargements

Notice de montage

BIM

Rapports d'essai

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Épaisseur de mur (mm) Code d’article Numéro d’article GTIN
150 HSI150 1x1 K/150 CH 2210000085 4052487217408
Téléchargement du fiche technique et textes descriptifs
title=
200 HSI150 1x1 K/200 CH 2210000086 4052487217415
Téléchargement du fiche technique et textes descriptifs
title=
250 HSI150 1x1 K/250 CH 2210000087 4052487217422
Téléchargement du fiche technique et textes descriptifs
title=
300 HSI150 1x1 K/300 CH 2210000088 4052487217439
Téléchargement du fiche technique et textes descriptifs
title=
350 HSI150 1x1 K/350 CH 2210000089 4052487217446
Téléchargement du fiche technique et textes descriptifs
title=
400 HSI150 1x1 K/400 CH 2210000090 4052487217453
Téléchargement du fiche technique et textes descriptifs
title=
450 HSI150 1x1 K/450 CH 3030405079 4052487231688
Téléchargement du fiche technique et textes descriptifs
title=
500 HSI150 1x1 K/500 CH 2210000091 4052487217460
Téléchargement du fiche technique et textes descriptifs
title=


Délai d'expédition estimé à environ: 3-5 jours ouvrables, sous réserve de vente préalable

Configurateur

Épaisseur de mur (X) :mm70-500
Formation de paquet:
Rangées superposées (Y) :1-10
Rangées côte à côte (Z) :1-10

Votre référence de commande personnelle :

Le joint annulaire configuré est possible.
Le joint annulaire configuré nécessite un conseil spécifique.

Votre référence d'article personnelle :

Textes descriptifs / PrixDans la liste de favoris
Téléchargement de la fiche technique
Textes descriptifs: Download TextTextDownload WordWordGAEB X81GAEB

La faisabilité de la constellation d'occupation que vous avez saisie ne peut être garantie. En cas de demande, nous vérifierons à nouveau les assignations souhaitées.
