Passacavi

Copertura di sistema

Guarnizione di tenuta per cavi con tecnologia termoretraibile a caldo

HSI150 D WS

Aggiungi ai preferitiAggiungi ai preferiti
Copertura di sistema - Guarnizione di tenuta per cavi con tecnologia termoretraibile a caldo
USP
  • il fissaggio meccanico (baionetta) e la guarnizione (dado di fissaggio) agiscono in maniera indipendente
  • Sistema a baionetta con dispositivo di bloccaggio di ritorno e fissaggio con controdadi (sicurezza contro le aperture automatiche)
Per l'uso nei passaggi impermeabili e nelle flangie di plastica HSI150. Le muffole termoretraibili offrono un'ampia gamma di campi d'applicazione e si restringono quando il bocchettone della copertura di sistema riscalda i cavi. I bocchettoni della copertura di sistema non utilizzati possono essere chiusi con gli appositi tappi.
Copertura di sistema - Guarnizione di tenuta per cavi con tecnologia termoretraibile a caldo
P1_HSI150_D_WS.JPGProduktbilder
M1_HSI150_D3_58_WS_2412.JPGMontagebilder
Videobilder
Quando si riproducono i video, i dati vengono inviati a YouTube. Si applicano le informative sulla privacy di YouTube e di Hauff-Technik.
B1_HSI150_D3X58_WS.TIFB1_HSI150_D7X33_WS.TIFB1_HSI150_D1X80_WS.TIF
P1_HSI150_D_WS.JPGP_SYSTEMDECKEL_KABEL_HSI150-D_WS_1.JPGDSC04449_P.JPGP_SYSTEMDECKEL_KABEL_HSI150-D_WS_2.JPGP_SYSTEMDECKEL_KABEL_HSI150-D_WS_3.JPGP_SYSTEMDECKEL_KABEL_HSI150-D_WS_4.JPGP_SYSTEMDECKEL_KABEL_HSI150-D_WS_5.JPGP_SYSTEMDECKEL_KABEL_HSI150-D_WS_6.JPG
M1_HSI150_D3_58_WS_2412.JPGM2_HSI150_D3_58_WS_2412.JPGM3_HSI150_D3_58_WS_2412.JPGM4_HSI150_D3_58_WS_2412.JPGM5_HSI150_D3_58_WS_2412.JPGM6_HSI150_D3_58_WS_2412.JPGM7_HSI150_D3_58_WS_2412.JPGM8_HSI150_D3_58_WS_2412.JPGM9_HSI150_D3_58_WS_2412.JPGM10_HSI150_D3_58_WS_2412.JPGM11_HSI150_D3_58_WS_2412.JPGM12_HSI150_D3_58_WS_2412.JPGM13_HSI150_D3_58_WS_2412.JPGM14_HSI150_D3_58_WS_2412.JPGM15_HSI150_D3_58_WS_2412.JPGM16_HSI150_D3_58_WS_2412.JPGM17_HSI150_D3_58_WS_2412.JPGM16_HSI150_D3X58.JPGM17_HSI150_D3X58.JPG

Fatti

Vantaggi:

  • numerosi campi d'applicazione
  • restringimento ottimale grazie ai nastri di centraggio
  • Guarnizione del cavo grazie all'adesivo termofusibile della muffola termoretraibile

Dotazione:

  • Muffole termoretraibili
  • Nastro di centraggio con HSI 150-D1/80 e HSI 150-D3/58

Proprietà:

  • certificato da FHRK

Materiale:

  • Copertura di sistema con bocchettone: policarbonato
  • Dado di fissaggio: mix PC/PBT
  • Muffola termoretraibile con adesivo termofusibile: poliolefina
  • Nastro di centraggio: EPDM

Tenuta:

  • a tenuta di gas e impermeabile fino a 2,5 bar
Download

Istruzioni di montaggio

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol.

Varianti

Ø bocchettoni (mm) Numero di cavi/fluidi Campo di applicazione Øa cavo (mm) Denom. ord. Codice articolo GTIN

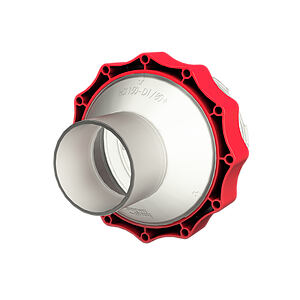

80 1 25-78 HSI150 D1x80 WS 2101100010 4052487054966
Scarica scheda tecnica e testo di capitolato
title=
58 3 22-56 HSI150 D3x58 WS 3030300082 4052487054997
Scarica scheda tecnica e testo di capitolato
title=

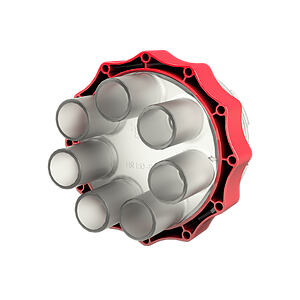

33 7 12-31 HSI150 D7x33 WS 3030300083 4052487197632
Scarica scheda tecnica e testo di capitolato
title=


Tempo di spedizione stimato circa: 3-5 giorni lavorativi, con riserva di vendita preventiva
