Passacavi  Sistema guide passacavi HSI150/HSI90Elementi di montaggio

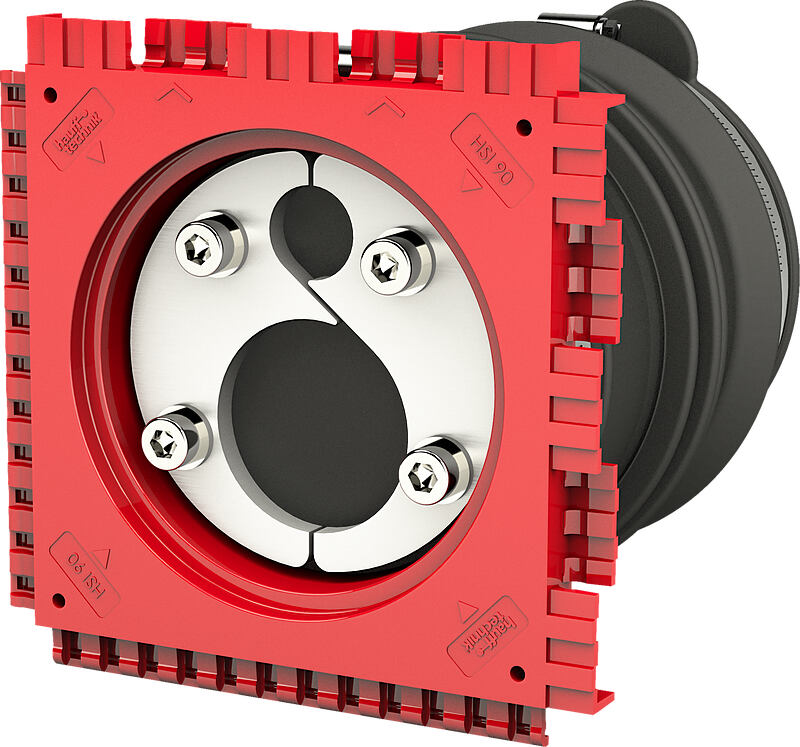

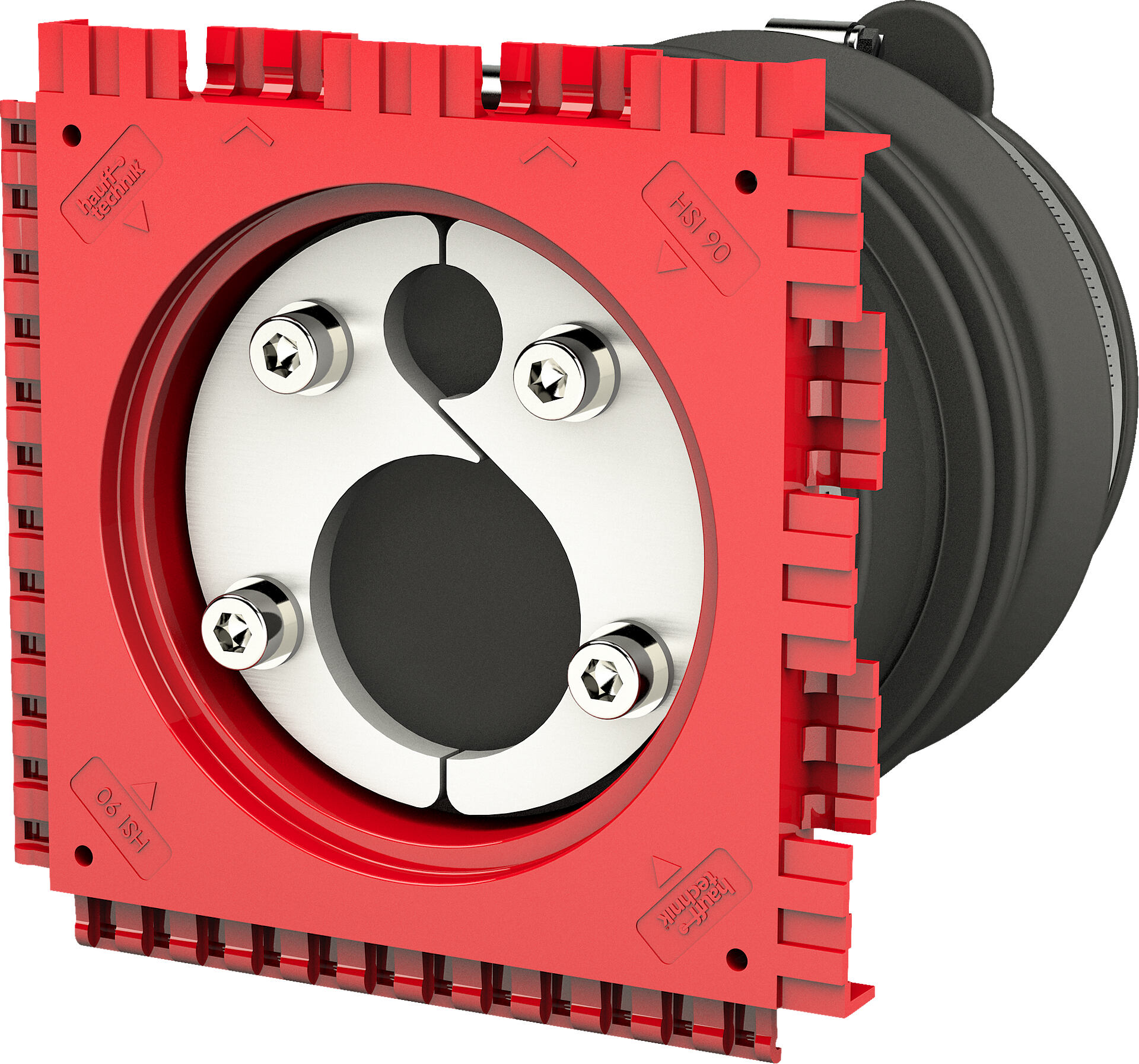

Kit di allacciamento domestico

per la sigillatura nel calcestruzzo

K55 KMA

Aggiungi ai preferitiAggiungi ai preferiti
USP
  • È possibile inserire una condotta vuota K55 e il restringimento a un tubo di acciaio da 2" non è più necessario
  • anche una volta effettuato il collegamento di condotte vuote, tenuta di gas e impermeabilità garantite dal tappo a tenuta di pressione
  • A tenuta di pressione con il calcestruzzo grazie alla guarnizione a 3 nervature spruzzata
per la sigillatura di tutti i cavi di comunicazione comuni (interno) e per il collegamento di tubi di protezione per cavi K55 (esterno).

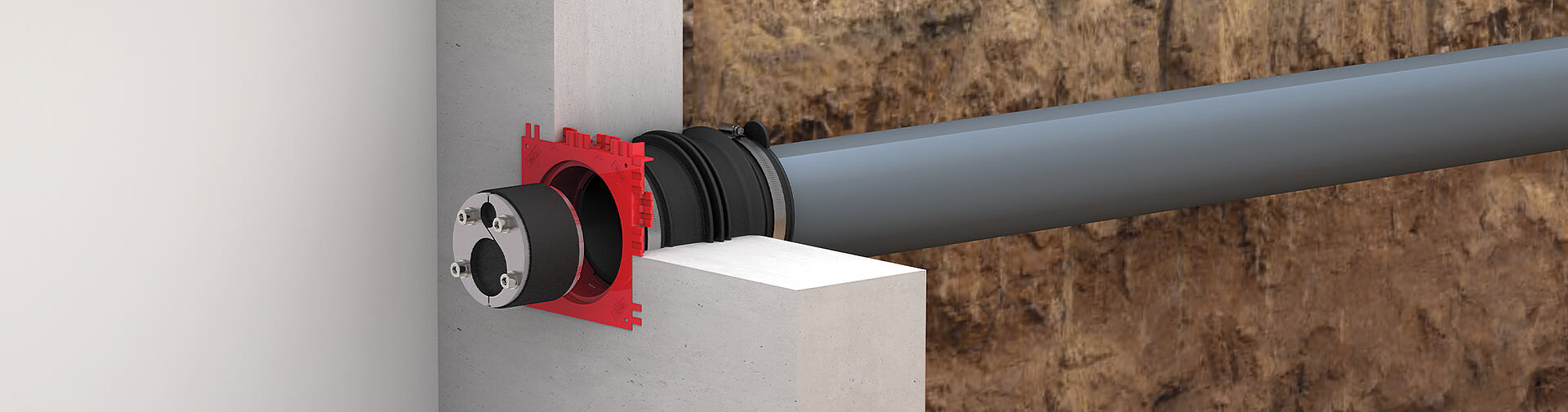

Einbaubilder

Fatti

Vantaggi:

  • ottimo raggio di piegatura in quanto la guarnizione anulare viene montata in modo sfalsato nella condotta

Dotazione:

  • Passaggio impermeabile semplice con manicotto in gomma ripiegabile HSI90 KMA94/63/X
  • Guarnizione anulare HRD80 SGi 1x4,6-10,6 1x10-33 b40 A2/EPDM55

Dimensioni:

  • Dimensioni cornice: 145 x 145 mm (a passaggio impermeabile)
  • Larghezza di tenuta 40 mm
  • per 2 cavi/tubi con 1 Ø da 4,6-10,6 mm e 1 Ø da 10-33 mm

Campo d'applicazione:

  • calcestruzzo impermeabile classe di sollecitazione 1, calcestruzzo impermeabile classe di sollecitazione 2

Materiale:

  • Passaggio impermeabile: ABS con guarnizione a 3 nervature in EPDM
  • Tubo intermedio: PVC
  • Tappo: ABS con guarnizione in EPDM
  • Manicotto: EPDM
  • Lastre pressopiegate, viti e dadi: acciaio inox V2A (AISI 304)
  • Gomma: EPDM

Tenuta:

  • a tenuta di gas e impermeabile
Download

Istruzioni di montaggio

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol.

Varianti

Ø tubo (mm) Spessore parete (mm) Denom. ord. Codice articolo
72 250 Hausanschluss-Set K55 KMA94/63/250 3030676244
Scarica scheda tecnica e testo di capitolato
title=
72 300 Hausanschluss-Set K55 KMA94/63/300 3030676245
Scarica scheda tecnica e testo di capitolato
title=
72 200 Hausanschluss-Set K55 KMA94/63/200 3030675530
Scarica scheda tecnica e testo di capitolato
title=


Tempo di spedizione stimato circa: 3-5 giorni lavorativi, con riserva di vendita preventiva
